Найменування параметрів

Значення

Модель станка

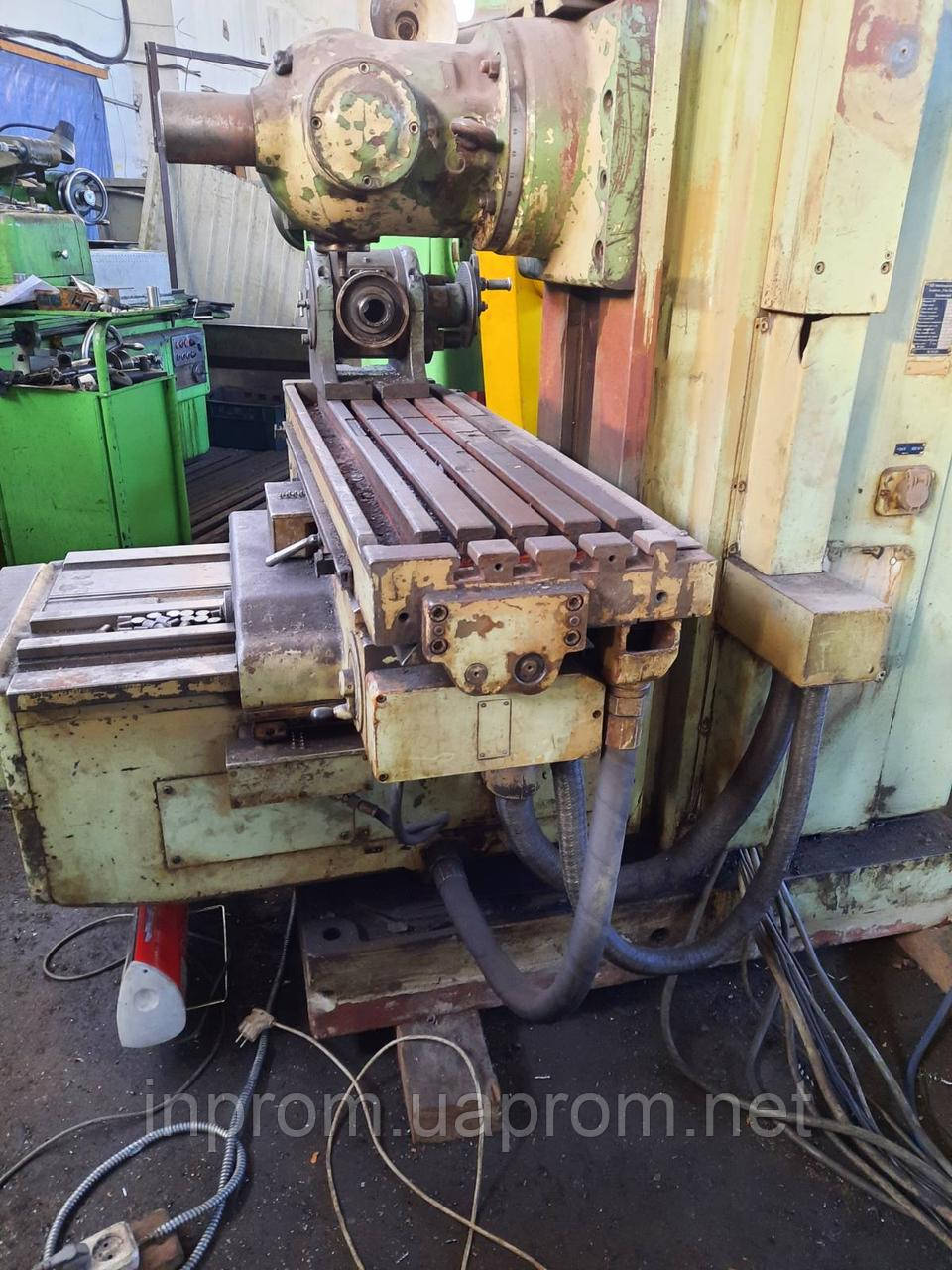

FW 315 V/2

1 Граничні розміри встановлюваної заготовки, мм:

- довжина

- ширина

- висота

1250

315

350

2 Граничні розміри оброблюваних поверхонь, мм:

- довжина

- ширина

- висота

850

270

350

3 Найбільша маса встановлюваної заготовки, кг

1000

4 Параметри столу, мм:

- довжина

- ширина

1250

315

5 Кількість Т-подібних пазів, шт.

4

6 Найбільший діаметр фрези, мм

250

7 Посадкове місце для кріплення інструмента

Конус 50АТ5

Найменування параметрів

Значення

Модель станка

FW 315 V/2

8 найбільших переміщень столу, мм

- поздовжнє

- поперечне

- вертикальне

850

270

350

9 Кількість керованих осей координат

3

10 Кількість одночасно керованих осей координат

1

11 Точність позиціювання в поздовжньому напрямку (по упору), мкм

±20

12 Предели частот обертання шпинделя, хв^-1

28 – 1400

13 Предели робочих поач столу, мм/хв:

-  поздовжніх і поперечних

-  вертикальних

16 – 800

5 – 250

14 Предели швидкостей прискорених переміщень столу, мм/хв:

-  поздовжніх і поперечних

-  вертикальних

3150

1000

Найменування параметрів

Значення

Модель станка

FW 315 V/2

15 найбільший крутний момент на шпинделі, Н-м

925

16 Потужність привода головного руху, кВт

5,5

17 Сумарна потужність встановлених електродвигунів, кВт

8,11

18 Габаритні розміри, мм:

-  довжина

-  ширина

-  висота

1990

I960

2320

19 Маса, кг

3100

20 Точність геометричних форм і розміщення оброблених поверхонь на довжині вимірювання 100 мм, мкм:

-  допуск плоскості

-  допуск паралельності

-  допуск перпендикулярности

20

30

20

21 Вовна оброблених поверхонь, мкм

1,25

22 Клас точності

Н
